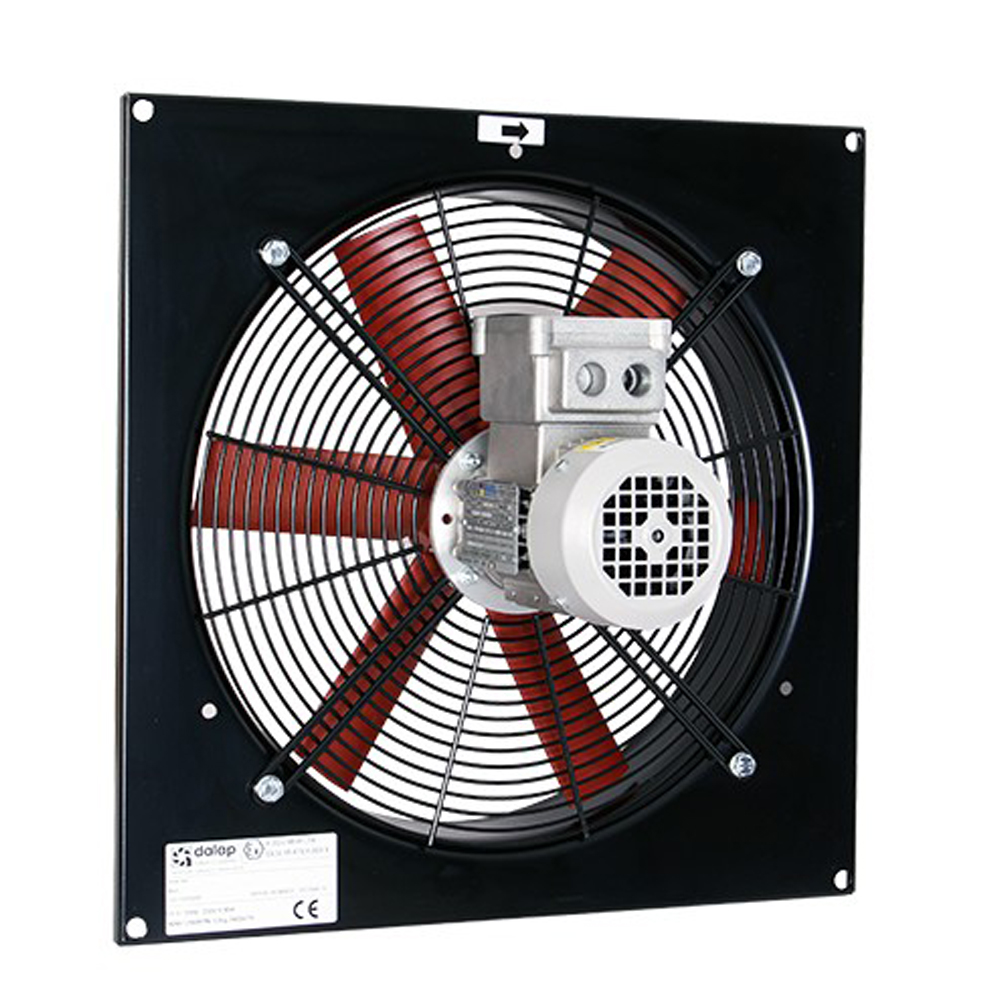

Wentylator ścienny przeciwwybuchowy O.ERRE EB 25 4T EX ATEX Ø 260 mm na 230/400V

Ścienny wentylator przemysłowy O.ERRE EB 25 4T EX ATEX Ø 260 mm na 230V/400V z certyfikacją do środowiska zagrożonego wybuchem przeznaczony jest do usuwania dużych ilości powietrza oraz mieszanin gazowych na niewielkie odległości. Wentylator nadaje się do wykorzystania w budynkach komercyjnych i przemysłowych, gdzie do atmosfery przedostają się gazy wybuchowe lub łatwopalne opary, a z tego powodu występuje wysokie prawdopodobieństwo wybuchu.

Zalety przemysłowego wentylatora O.ERRE EB 25 4T EX ATEX na 230V/400V

• wentylator osiowy o dużej wydajności do wentylacji na krótkiej odległości
• nadaje się do przestrzeni komercyjnych i przemysłowych z wysokim ryzykiem wybuchu
• przeznaczony do środowiska z gazami wybuchowymi oraz płynami łatwopalnymi
• konstrukcja stalowa, silnik czteropolowy z wirnikiem z samogasnącego materiału
• łatwy montaż do ścian lub innych powierzchni
• certyfikacja CESI w zgodności z normą ATEX



Szczegółowy opis ściennego wentylatora przeciwwybuchowego O.ERRE EB 25 4T EX ATEX na 230V/400V

Idealny do centrum handlowego czy rafinerii

Ścienny przemysłowy wentylator O.ERRE EB 25 4T EX ATEX Ø 260 mm jest skonstruowany do ciągłej pracy w środowisku zagrożonym wybuchem, w której w atmosferze występują gazy, opary lub wysoce łatwopalne opary, a zatem istnieje wysokie ryzyko wybuchu. Ten wentylator osiowy, który został poddany surowej certyfikacji CESI zgodnie z normą ATEX, spełnia wszystkie wymogi bezpieczeństwa dla urządzeń zaprojektowanych do pracy w obszarach przemysłowych i handlowych o atmosferze zagrożonej wybuchem.

Wentylator przemysłowy O.ERRE EB 25 4T EX ATEX Ø 260 mm o mocy 100 W nadaje się zatem do normalnej eksploatacji w przestrzeniach takich jak centra handlowe, garaże podziemne, lakiernie, warsztaty i magazyny, a także lokalizacje i obiekty, w których istnieje duże prawdopodobieństwo awarii różnorakich urządzeń w połączeniu z wybuchową atmosferą gazową, takie jak fabryki, rafinerie lub inne zakłady przemysłu chemicznego.

Wentylator nie jest przeznaczony do stosowania w podziemnych kopalniach oraz w sąsiadujących instalacjach naziemnych, które są podatne na nagromadzenie wybuchowych gazów górniczych.

Odporność na gazy wybuchowe zgodnie z normą ATEX

Wentylator ściany O.ERRE EB 25 4T EX ATEX 260 mm w środowiskach zagrożonych wybuchem jest zgodnie z dyrektywą ATEX 2014/34 / UE oznaczenie II 2G C IIB + H₂ T4, które mają następujące znaczenie:

• urządzenie należące do grupy II, kategoria 2 są przeznaczone do pracy poza kopalniami, w strefie maksymalnie 1, która jest określona jako obszar, gdzie zagrożenie wybuchem jest prawdopodobne i należy liczyć się z okresem od 10 do 1000 godzin rocznie. Jego użycie jest również możliwe w strefie 2.
• wentylator jest przeznaczony do stosowania w strefach zagrożonych wybuchem typu G, który jest utworzony przez mieszaninę powietrza i gazów, par i mgieł, ale nie pyłów
• litera "c" wskazuje na rodzaj zabezpieczenia urządzenia nieelektrycznego za pomocą bezpiecznej budowy
• grupa gazów IIB + H₂ oznacza środowisko, w którym możliwe jest występowanie wodoru, eteru, formaldehydu, etylen i innych gazów z grupy ryzyka IIB lub z grupy IIA obejmuje, na przykład taki gazy jak aceton, etanol, propan, butan, benzen, amoniak lub toluen
• maksymalna temperatura powierzchni urządzenia z oznaczeniem T4 wynosi <135 °C



Certyfikowana konstrukcja do ekstremalnych warunków

Wentylator osiowy O.ERRE EB 25 4T EX ATEX Ø 260 mm jest w całości odporny na eksplozje. Obie części wentylatora, zarówno elektryczne, jak i nieelektryczne, zostały przetestowane i certyfikowane jako CESI. Stopień ochrony przed przenikaniem ciał obcych i cieczy wynosi IP55.

Zewnętrzna kwadratowa rama jest wykonana z blachy stalowej i pokryta czarną farbą na bazie epoksydowej odporną na korozję. Wirnik jest wykonany z samogasnącego polimeru, który wytrzymuje wyższe temperatury i krótkotrwałe bezpośredni żar.. Jednak w długim okresie temperatura rozproszonego powietrza nie może przekraczać 40 °C. Ten materiał nie jest niepalny, ale po usunięciu zewnętrznego źródła ognia samoczynnie gaśnie. Ponadto wirnik jest wyważony statycznie i dynamicznie.

Wentylator O.ERRE EB 25 4T EX ATEX 260 mm o przepływie powietrza 900 m³/h, przeznaczony jest do odprowadzania dużych ilości powietrza, palnych lub wybuchowych mieszanin pary albo bezpośrednio przez ścianę na zewnątrz lub poprzez krótki prosty odcinek kanału o długości do 3 m.

Łatwy montaż do ściany lub stopu

Dzięki kwadratowej ramie montażowej i wyposażeniu w łożyska kulkowe możliwy jest montaż wentylatora nie tylko do ściany lub sufitu, ale w zasadzie do jakiejkolwiek dostatecznie stabilnej powierzchni.

Montaż przebiega w kilku łatwych krokach:

• na początku należy przygotować otwór w ścianie, odpowiadający rozmiarami okrągłemu kołnierzowi wentylatora
• po osadzeniu w nim wentylatora mocujemy do ściany za pomocą śrub i kołków rozporowych (nie są dostarczane wraz z urządzeniem)
• powstały otwór w ścianie zewnętrznej rekomendujemy zabezpieczyć metalową kratką z żaluzja grawitacyjną, tak aby zapobiec ciągowi wstecznemu.



Podłączenie elektryczne trójfazowego czteropolowego silnika do źródła zasilania powinno być przeprowadzone przez wykwalifikowana osobą zgodnie z obowiązującymi normami. Schemat podłączenia elektrycznego jest pokazana na korpusie silnika, przy czym możliwe jest podłączenie zarówno w gwiazdę, jak i w trójkąt. Jednak w przypadku, gdy urządzenie będzie podłączany do trójkąta napięcie pomiędzy dwiema fazami nie może przekroczyć 230V. W przeciwnym przypadku może dojść do spalenia silnika.

Wybór wielu wariantów według typu silnika lub średnicy

Wentylatory serii O.ERRE EB EX ATEX oferujemy w dwóch wersjach, a silnikiem jednofazowym na napięcie 230 V lub z trójfazowym na napięcie 400 V. Obie wersje są dostępne w średnicach: 260, 300, 350, 400 oraz 500 mm. Wydajność waha się pomiędzy 900 a 4500 m³/h.
